Staffaggio
Piani di staffaggio STOLLE
Soluzioni personalizzate per il fissaggio di precisione.
I piani di staffaggio STOLLE sono progettati per garantire massima versatilità e affidabilità in ogni tipo di lavorazione. Realizzati in ghisa di alta qualità, offrono soluzioni universali e flessibili per il fissaggio e il bloccaggio di tutte le tipologie di pezzi.
Caratteristiche
Caratteristiche tecniche di eccellenza
01
Materiale di alta qualità
I piani standard STOLLE hanno una durezza Brinell di 180–200 HB e una resistenza alla trazione di 260–300 N/mm², per robustezza e durata nel tempo.
02
Metodo di fusione avanzato
Un esclusivo processo di fusione e raffreddamento uniforme rende ogni piano privo di tensioni interne, per una stabilità ottimale.
03
Struttura rinforzata
La sottostruttura con nervature a T rinforzate dà elevata rigidità. Numero e forma delle nervature si adattano al carico previsto.

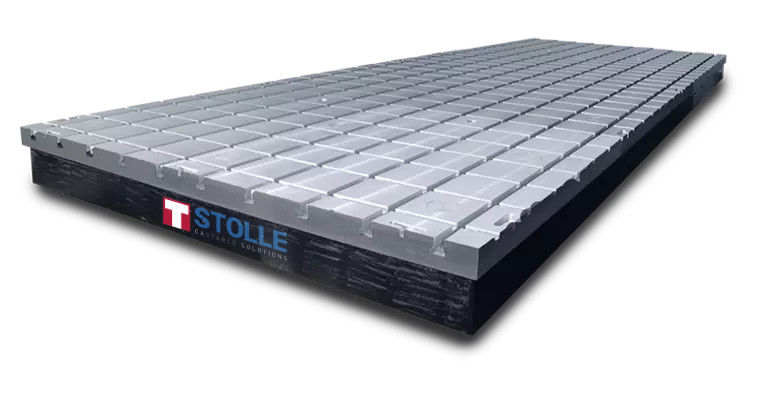

Linea standard
Piani grezzi pronti per essere lavorati.
La linea STOLLE Standard comprende piani grezzi pronti per essere lavorati e rifiniti in base alle esigenze del cliente. Un'opzione rapida e versatile, ideale per avviare i processi produttivi in modo efficiente.
Larghezze standard: 1000, 1500, 2000, 2500 e 3000 mm. Disponibili anche 1250, 1750 e 2250 mm.
Cave a T da 14, 18, 22, 28, 36 o 42 mm, conformi alla norma DIN 650 da H7 a H12.
Interasse standard delle cave a T, con opzioni da 150, 200 o 300 mm.
Superficie lavorata in classe III, II oppure I. La tabella di riferimento è a fine catalogo.
La disposizione delle cave a T e le possibilità di bloccaggio si adattano alle esigenze del cliente. Possono essere aggiunte cave a T trasversali, fori filettati, fori di montaggio e fori di inserimento. È disponibile anche l'installazione di sistemi di supporto di lavoro Zero Point. Per superfici più grandi, più piani si uniscono con il sistema di giunzione PST 24, che crea un campo di lavoro continuo.
Dati tecnici
Altezza e peso in base al carico.
| Carico | Altezza | Peso |
|---|---|---|
| 5 to/m² | 250 mm | circa 750 kg/m² |
| 15 to/m² | 300 mm | circa 840 kg/m² |
| 25 to/m² | 350 mm | circa 880 kg/m² |
| 35 to/m² | 350 mm | Peso su richiesta, in base al disegno costruttivo |
| 75 to/m² | 400 mm | |
| 150 to/m² | 450 mm | |
| oltre 150 to/m² | 500 mm |

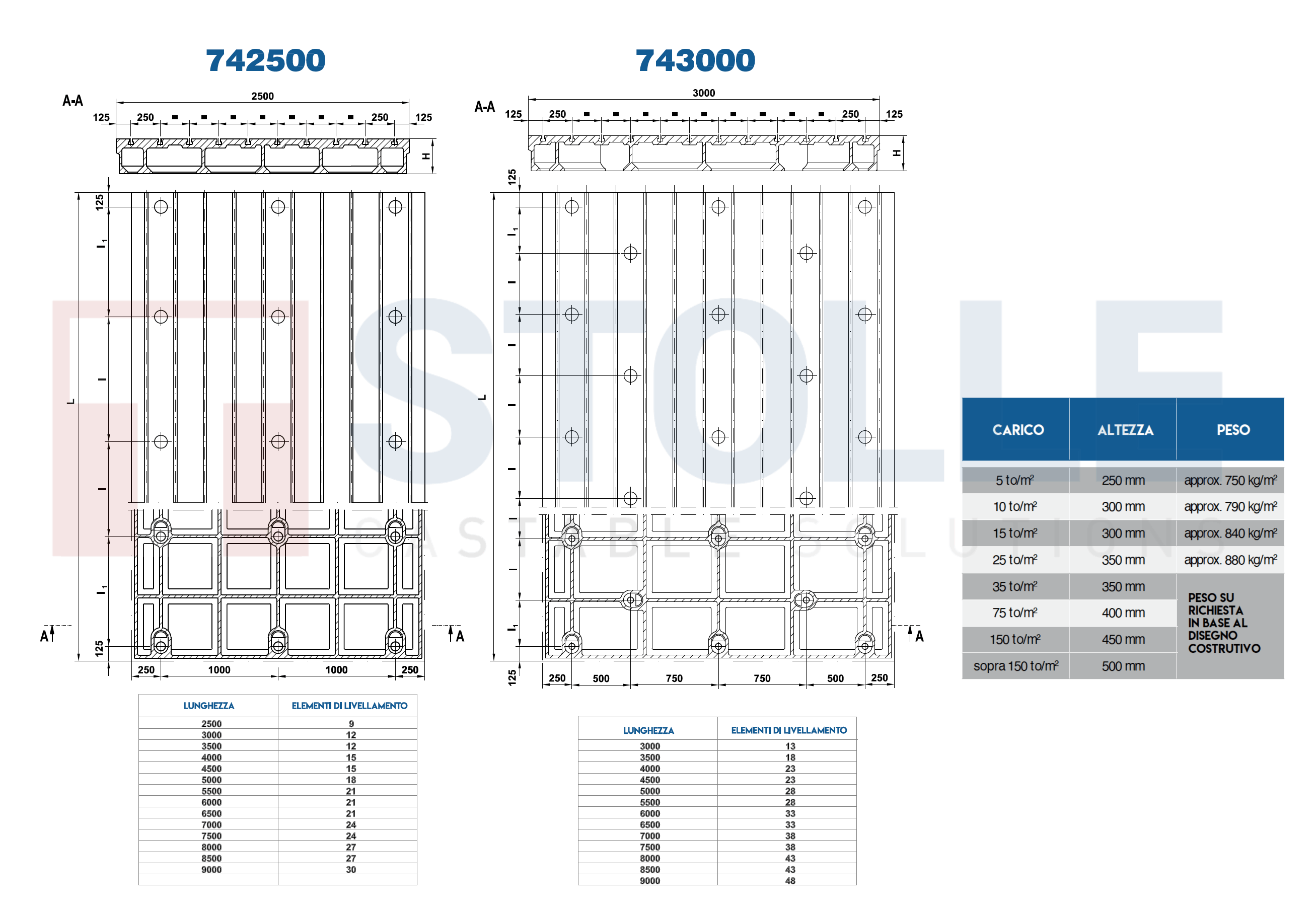

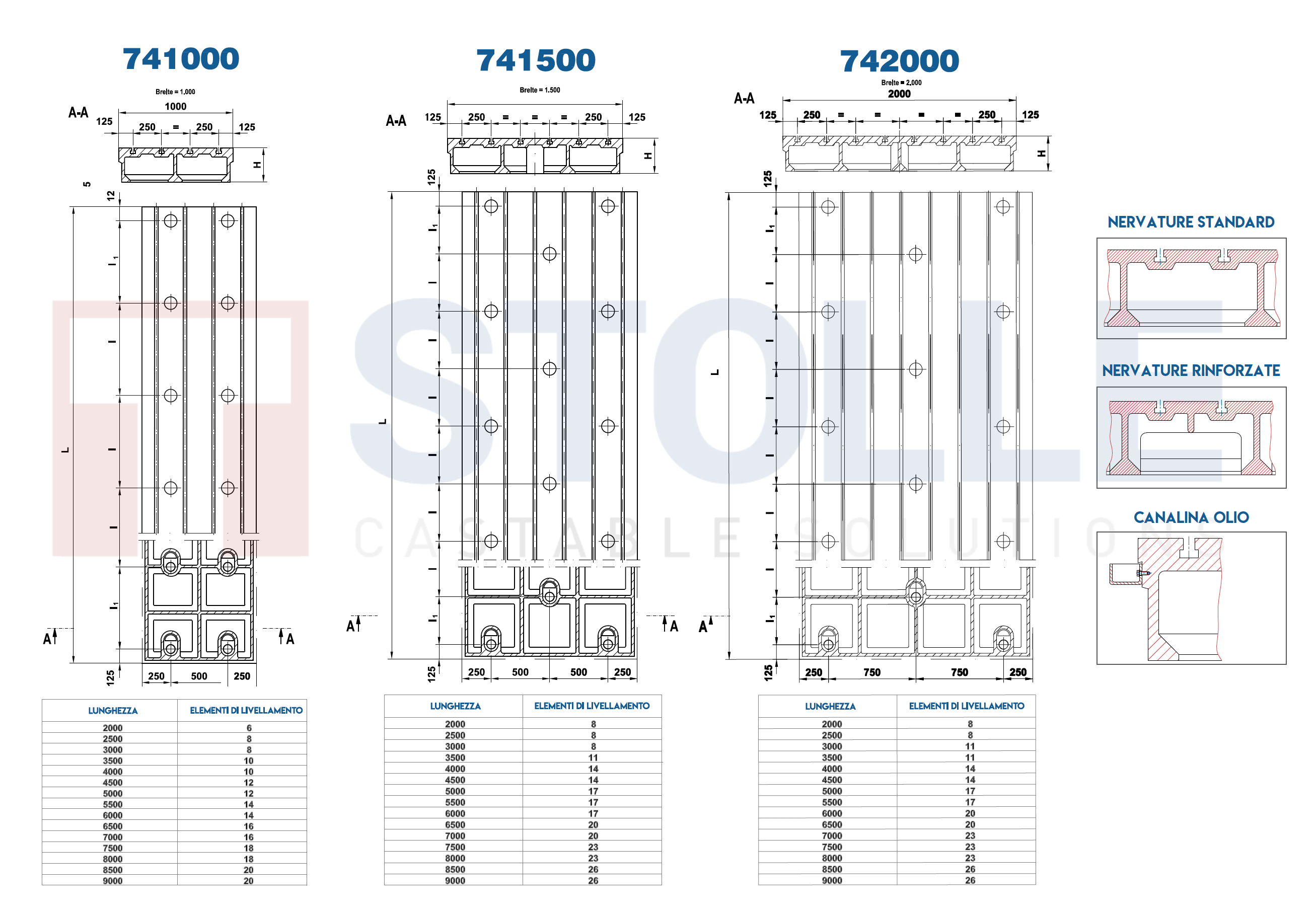

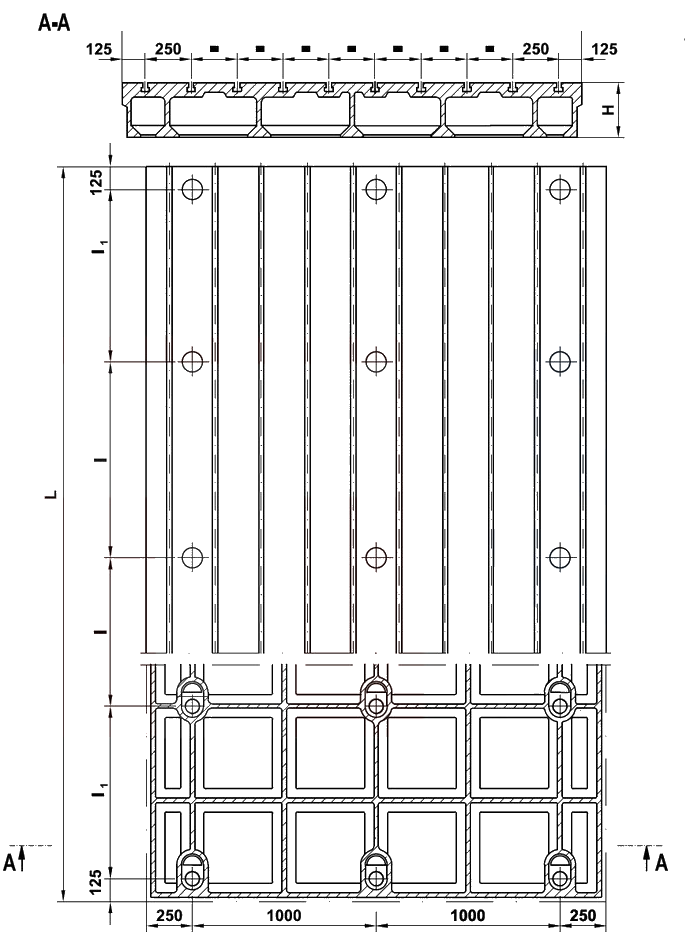

Disegno costruttivo
Il disegno mostra un esempio di struttura a nervature. Per altre misure, il disegno costruttivo viene fornito su richiesta.

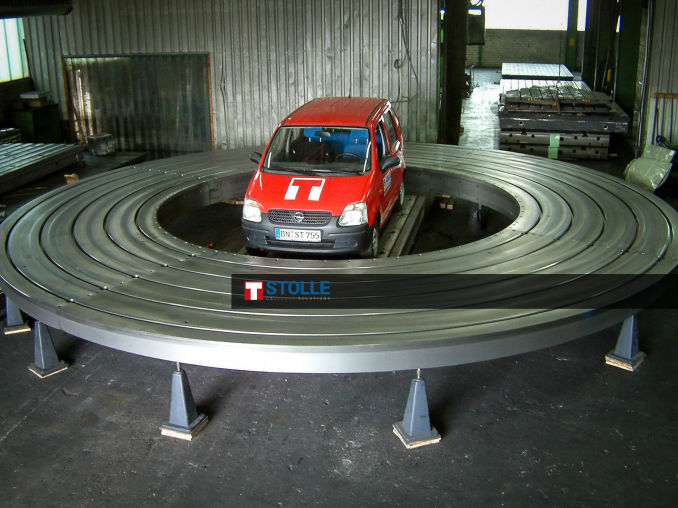

Soluzioni su misura
Piani progettati per ogni esigenza.
Per progetti più specifici o lavorazioni complesse, STOLLE offre soluzioni completamente personalizzate. Ogni piano è realizzato su misura, con queste opzioni:
- Modifica delle dimensioni e della capacità di carico.
- Configurazioni specifiche delle cave a T.
- Accessori come fori filettati, fori di montaggio o sistemi di supporto Zero Point.
Queste soluzioni garantiscono un'integrazione perfetta nei processi produttivi, migliorando l'efficienza e la precisione in ogni applicazione.
Vantaggi
Vantaggi dei piani di staffaggio STOLLE
Perfetti per ogni tipo di applicazione industriale, dai settori meccanici a quelli manifatturieri.
Materiali e costruzione progettati per durare nel tempo, anche sotto carichi elevati.
Configurazione flessibile per soddisfare le esigenze specifiche di ogni progetto.
